Werkzeugwender Tool Mover und Coilwender Produkte
Die Werkzeugwender, Tool Mover und Coilwender Produkte vom Hersteller Maschinenbau Leiritz werden kompett zu 100% in Deutschland / Bayern gefertigt.
Die Werkzeugwender, Tool Mover und Coilwender Produkte vom Hersteller Maschinenbau Leiritz werden kompett zu 100% in Deutschland / Bayern gefertigt.

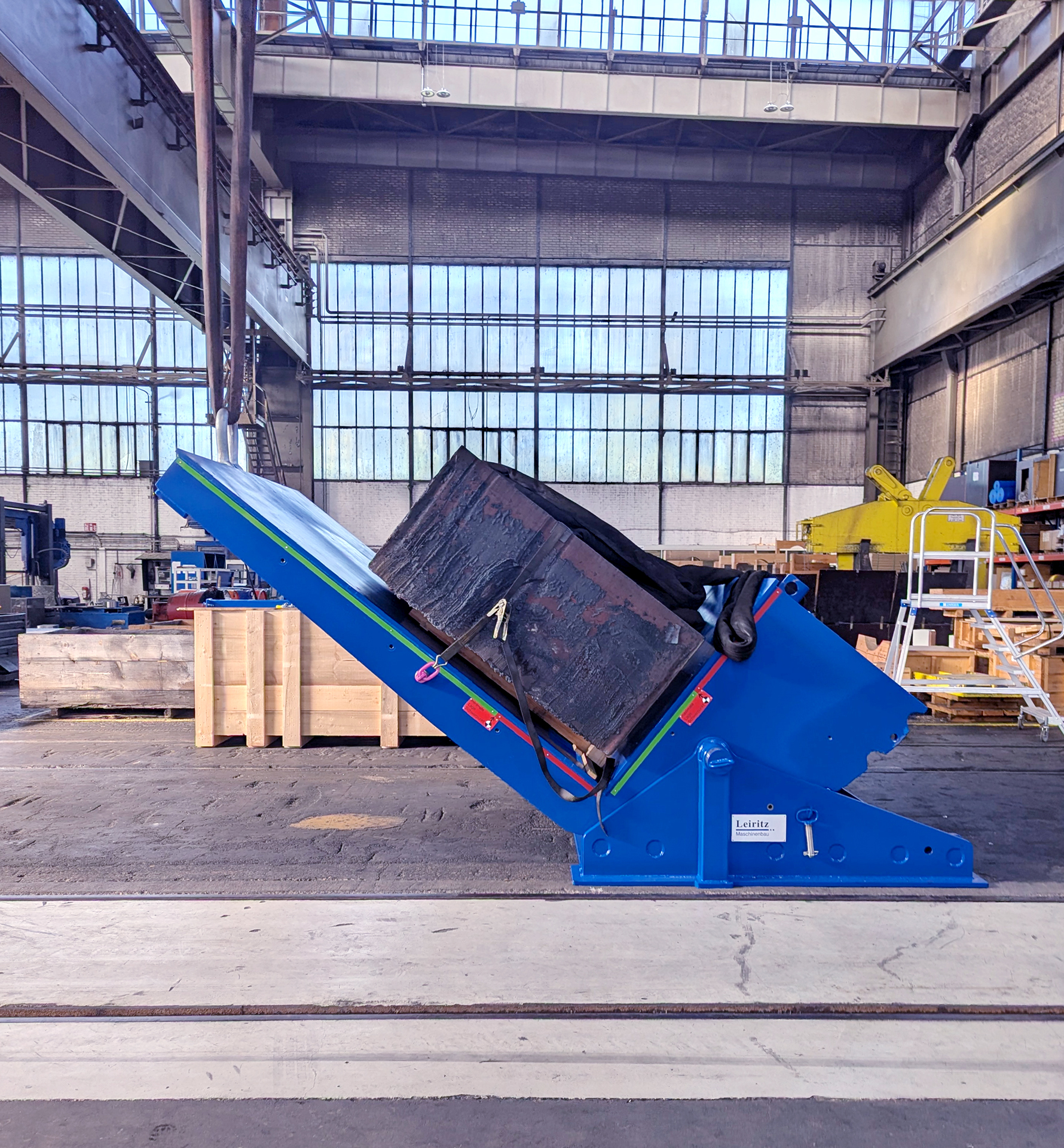

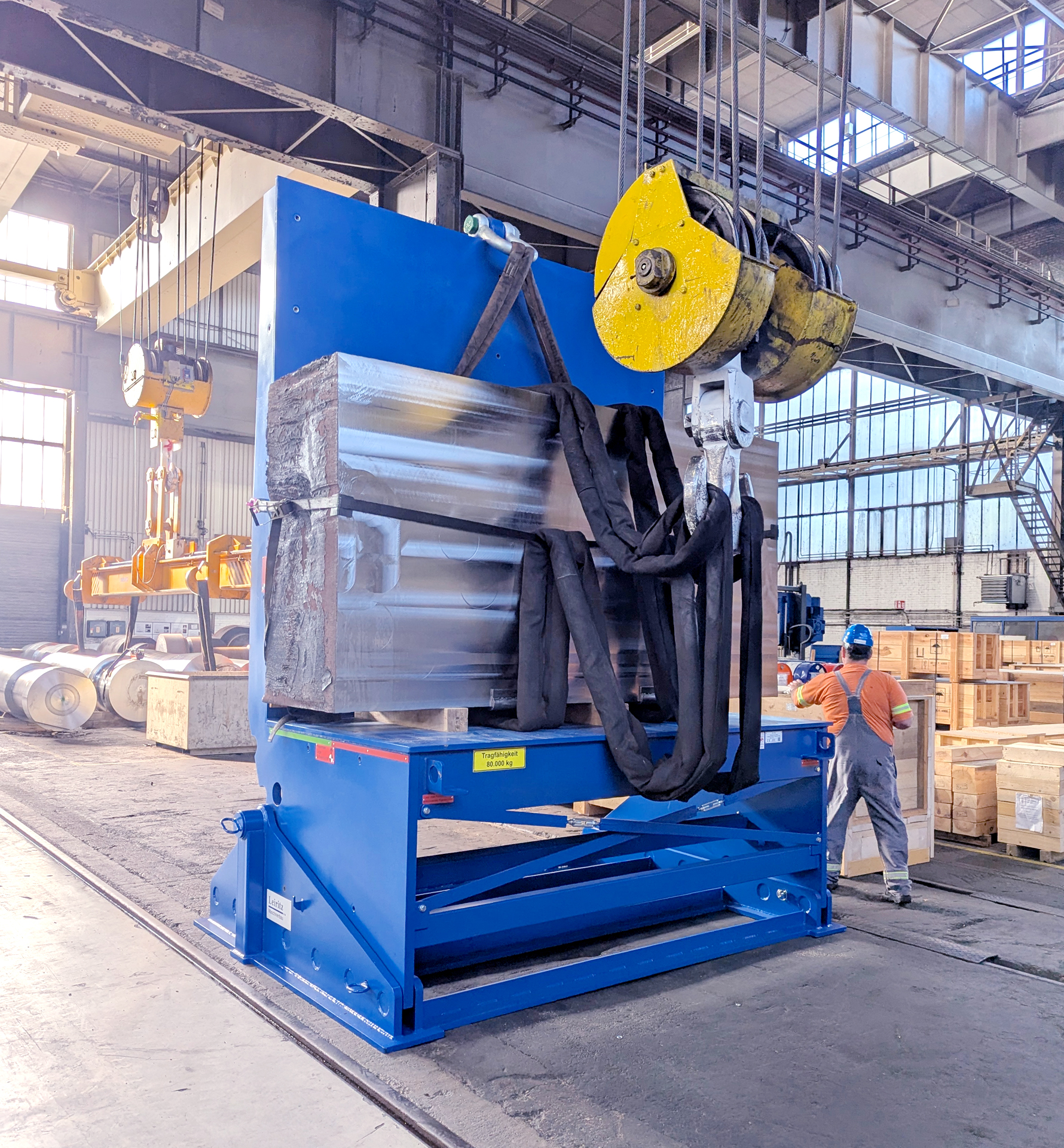

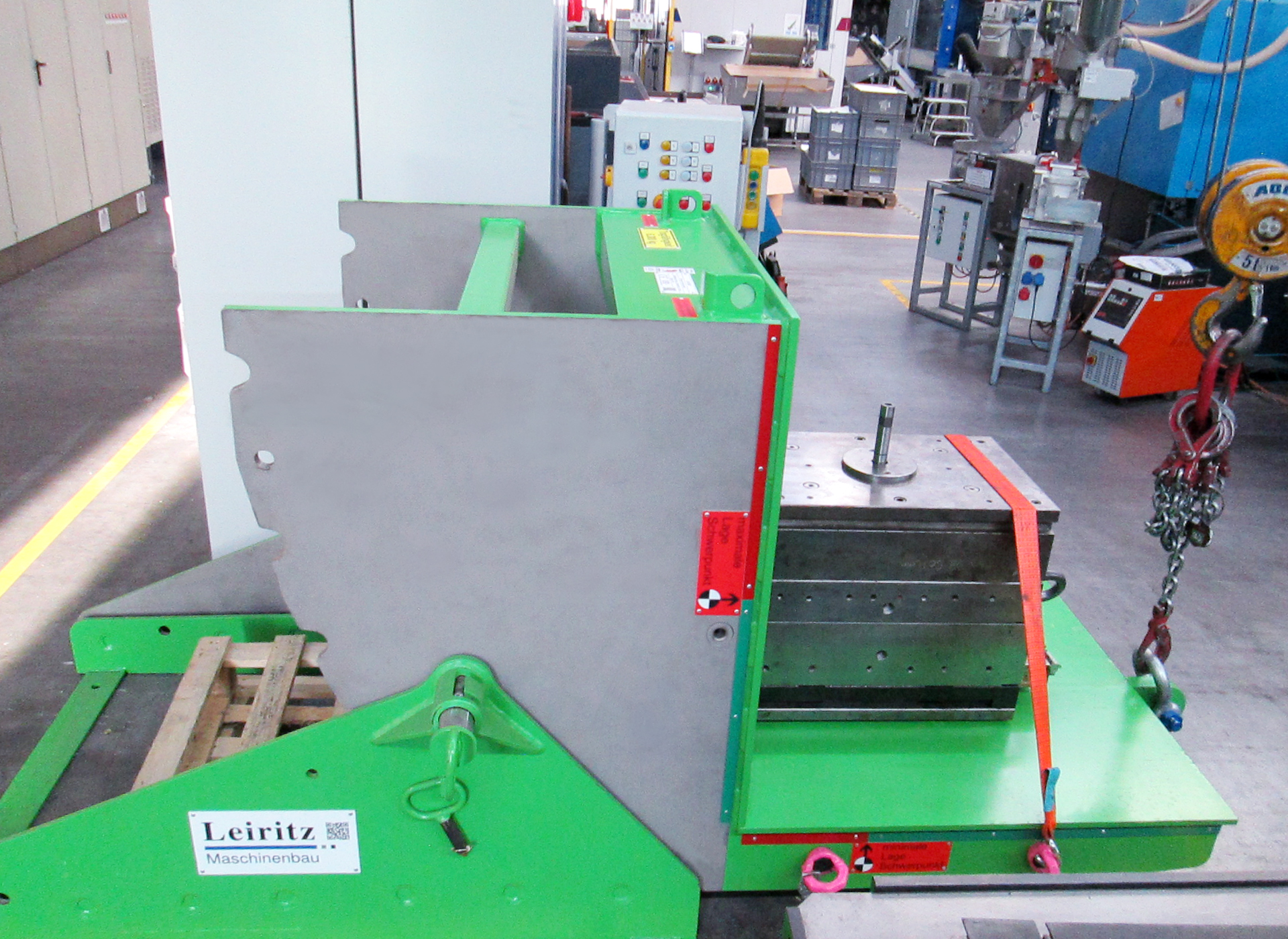

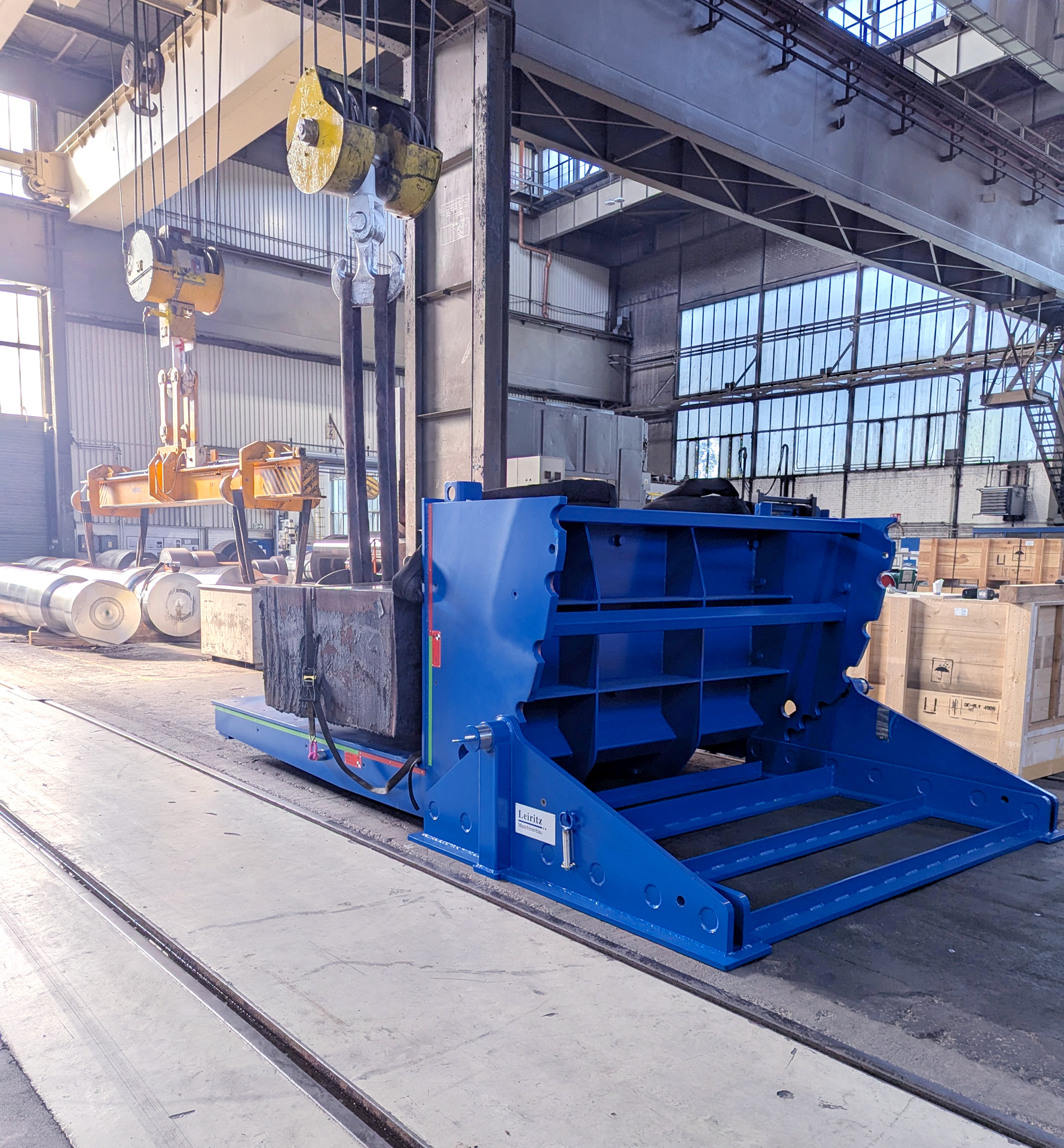

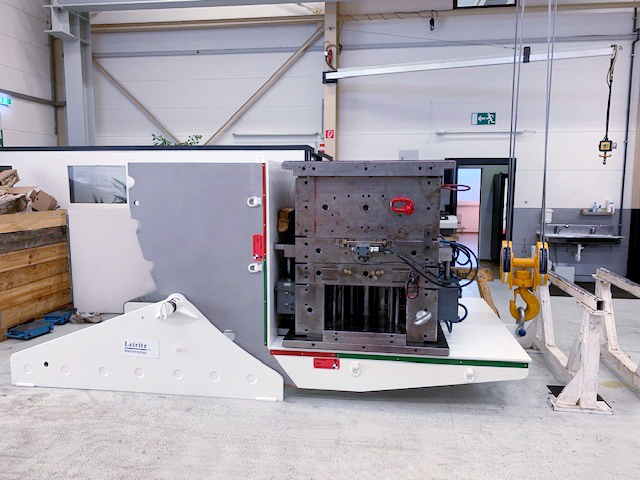

Der Leiritz Werkzeugwender / Tool Mover / Coilwender / Wendetisch / Kranwender OHNE Antrieb ermöglicht das sichere Kippen und Wenden von schweren Lasten mit nur einem Hallenkran. Diese kostengünstige Lösung ohne eigene Antriebs-Aggregate direkt vom Hersteller ist für Traglasten bis zu 80 Tonnen ausgelegt.

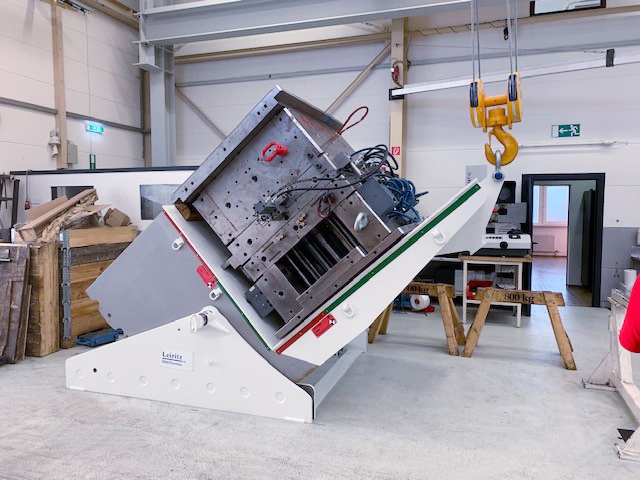

Die Funktion des Leiritz Kranwender-Wendetisch ist vergleichbar mit einer komplexen Wendevorrichtung. Jedoch wird die Kippbewegung nicht durch integrierte, teure Antriebs-Aggregate erzeugt, sondern mit einem bereits vorhandenen Hallenkran oder Gabelstapler ausgeführt. Durch den bei der Kippbewegung mitlaufenden Drehpunkt wird ein absolut sicheres Abrollen auf den Abrollkufen gewährleistet. Der Wendetisch ist so konstruiert, dass der Schwerpunkt immer hinter dem Drehpunkt bleibt. Ein risikoreiches Umschlagen des Werkstücks wird dadurch vermieden.
Kostengünstig - Kostengünstige Lösung mit 3 Jahren Garantie! Ideal auch für seltene Wendvorgänge.
100% Made in Germany - Direkt vom Hersteller Leiritz Maschinenbau.
Einfache Handhabung - Keine Inbetriebnahme durch den Hersteller erforderlich.
Dimension - Perfekt für unsymetrische Werkstücke geeignet. Keine Grenze bei den Werkstückgewichten.
Stabil - Selbsttragender Grundrahmen und Wendeplattformen in verwindungssteifer Schweißkonstruktion gefertigt.
Mobil - Der Wendetisch kann problemlos versetzt werden. Es ist keine Bodenbefestigung erforderlich.
Variabel - Wendeplattformen mit Glattblechbelag ohne sonstige Auflagen. Die Plattformen können auf Wunsch mit C-Hakenöffnung gefertigt werden.
Alle Wendetische werden nach den Kunden-Anforderungen, Made in Germany, direkt bei Leiritz Maschinenbau hergestellt.
Für alle Werkstückgrößen und Anwendungen wird Ihnen ein individuelles Angebot erstellt.
Aufstellmöglichkeiten / Innerbetrieblicher Transport
Es ist keine Bodenbefestigung erforderlich.
Der Wendetisch kann jederzeit mit Hallenkran problemlos versetzt werden.
Beladung
Geeignet für Beladung mit Hallenkran oder Stapler.

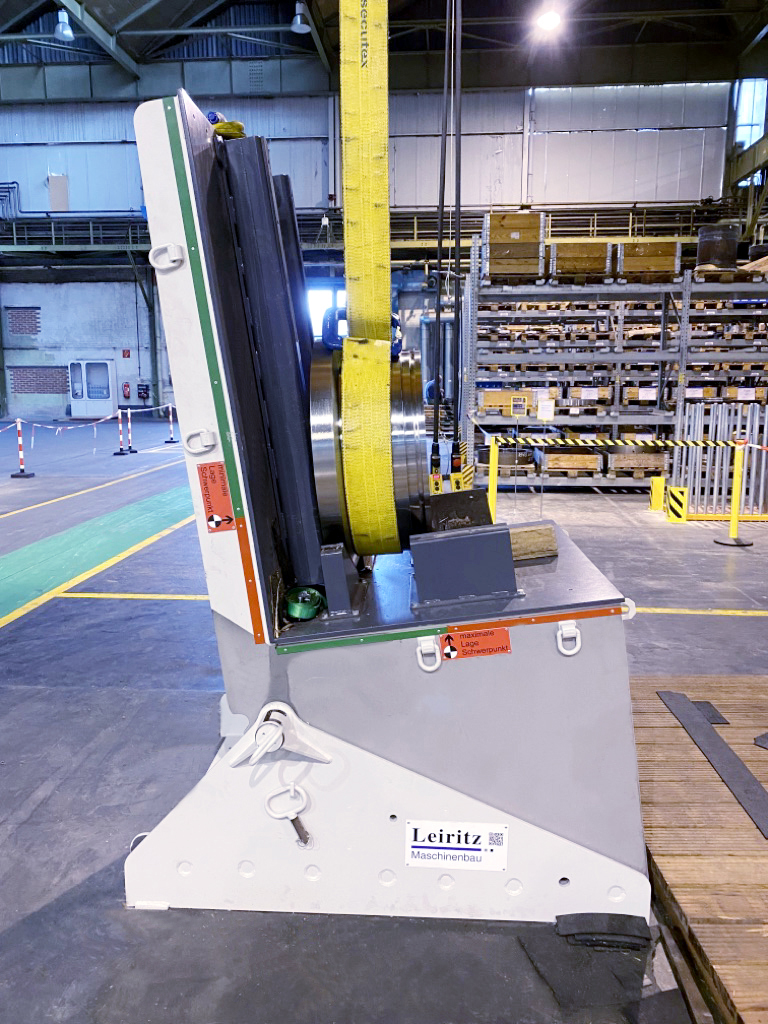

Mit Coilhaken mittels Aussparungen in den Wendeplattformen.
Auslegung / Dokumentation
Ausführung nach der Maschinenrichtlinie 2006/42/EG, in Übereinstimmung mit den zugehörigen Normen.
Dokumentation deutsch- und englischsprachig.
Bedienungsanleitung.
Erstprüfbericht und Prüfung mit 110% der Nennlast.
CE-Kennzeichnung und EG-Konformitätserklärung.
CAD-Übersichtszeichnung.
Ersatzteilliste.
Leiritz - Werksbescheinigung 3.1.
Prüfbuch mit Vordrucken für die jährlichen DGUV 100-500 Prüfungen.
Lackierung
Oberflächenvorbereitung gestrahlt SA 2 1/2 nach DIN EN ISO 12944-4.
2K-Epoxidharz-Grundierung.
2K-Polyurethan-Decklackierung.
RAL-Farbton nach Wahl.

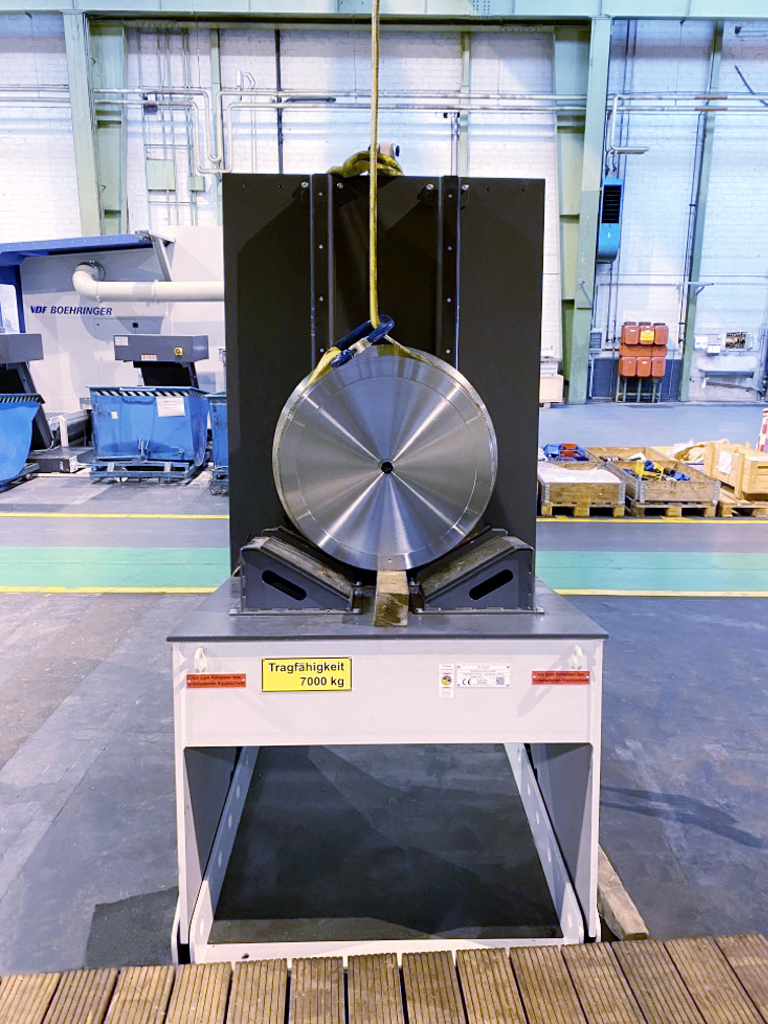

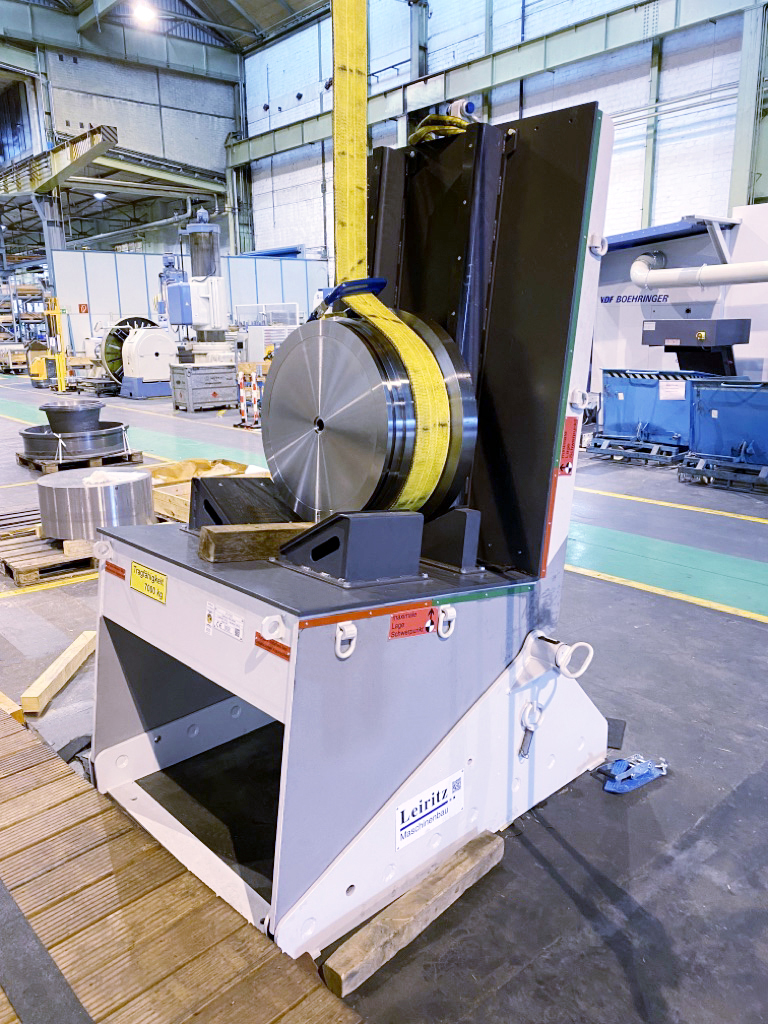

Dieses wird mit einer Adapter-Stahlplatte auf dem Kipptisch befestigt, die bereits am Wendetisch montiert und jederzeit demontierbar ist. Die Verstellung erfolgt manuell und kann z.B. unterschiedliche Palettenhöhen ausgleichen. Die Klemmung erfolgt mittels Klemmhebel und ist stufenlos. Die schrägen Auflagen sind mit einem Schutzbelag aus Kunststoff belegt und sind fix für einen bestimmten Durchmesser-Bereich vorgesehen.
Dieses wird mit einer Adapter-Stahlplatte auf dem Kipptisch befestigt. Als Auflage- und Kontaktfläche zum Werkstück dient eine mit dem Prisma verschraubte PA-Auflage (andere Schonbeläge wie z.B. Holz auf Anfrage möglich). Das Auflage-Prisma ist bereits fest auf dem Tool Mover montiert und kann jederzeit durch Lösen der Befestigungsschrauben demontiert werden.
Secutex-Platte 10 mm stark. Polyurethan mit Lochblecheinlage. Oberfläche glatt. Härte 75 Shore A. Die Prallschutzplatten werden mit
Senkschrauben auf der Plattform aufgeschraubt.
Einstellbare Rückhaltevorrichtung. Sichert schmale Werkstücke gegen Kippen.
Dieses Produkt-Video zeigt Ihnen die Handhabung des kostengünstigen Leiritz Werkzeugwender Tool Mover ohne eigenes Antriebs-Aggregat.

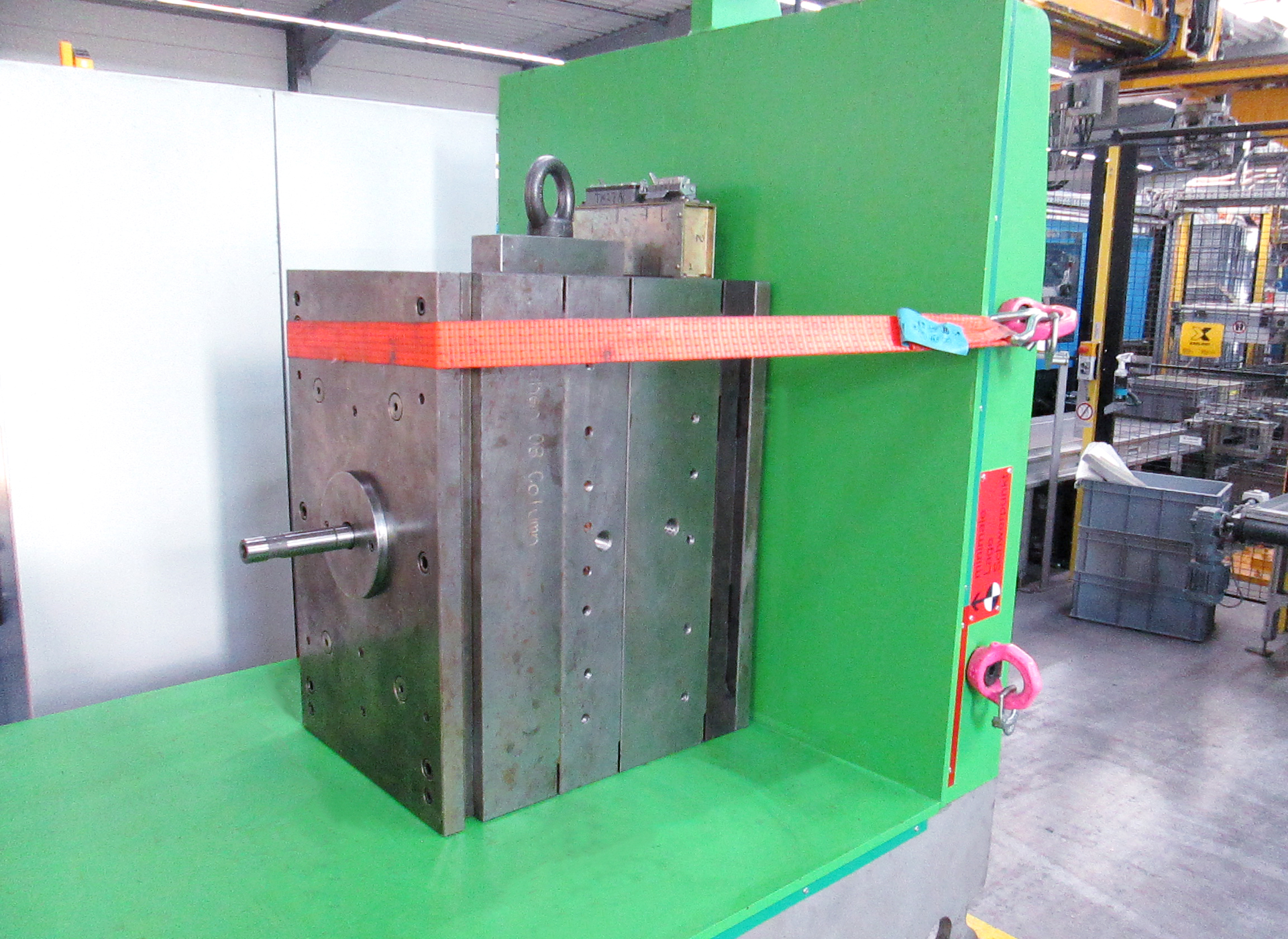

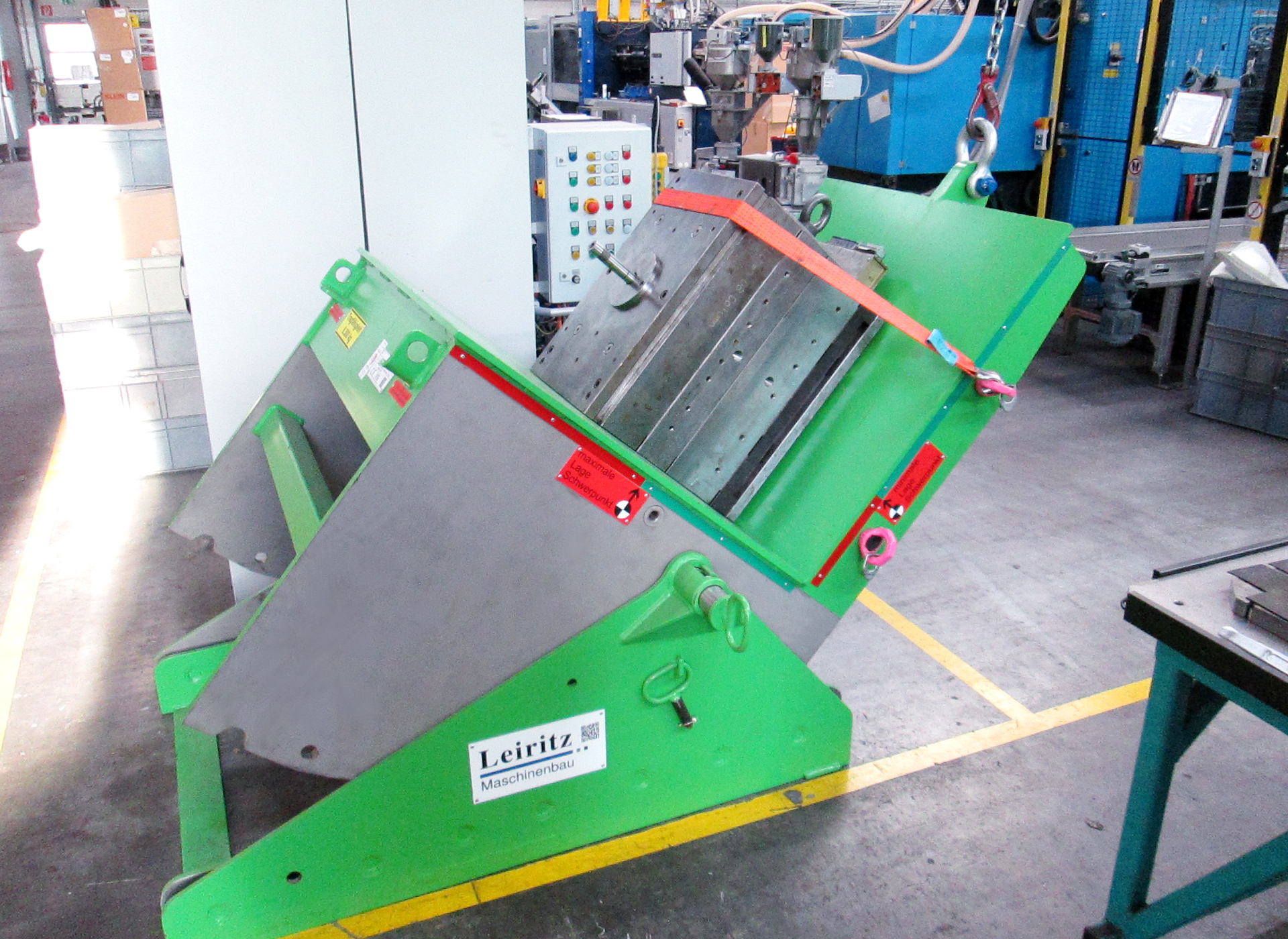

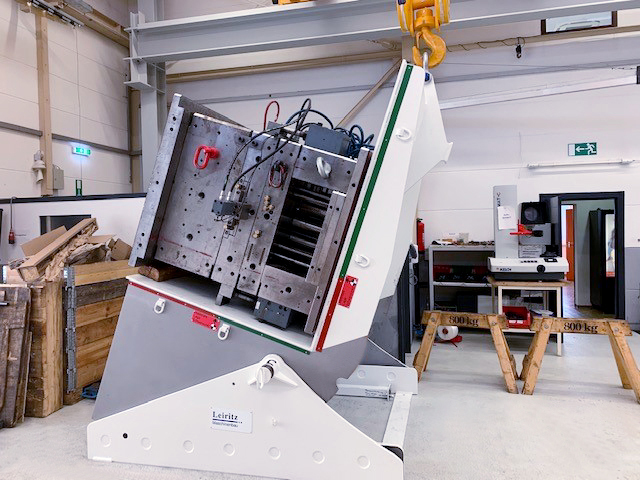

Dieses Video zeigt Ihnen den Leiritz Werkzeugwender Tool Mover ohne Elektro-Antrieb vor Ort in der Kunststoff verarbeitenden Industrie. Wertvolle Spritzgießwerkzeuge werden hier sicher und ergonomisch gewendet.
Am Leiritz Standort in Pappenheim steht jetzt ein Werkzeugwender Tool Mover OHNE Antrieb als fertige Testversion für Sie bereit.
Überzeugen auch Sie sich von dieser PROFESSIONELLEN, FORTSCHRITTLICHEN und KOSTENGÜNSTIGEN Maschinenbau-Innovation Made in Germany.
